Guía Rápida de JVA: Gateway Celular

Introducción

El PTE0320 JVA Cellular Gateway conecta un grupo de dispositivos Z Series de JVA al sistema Cloud Router
Esta guía rápida le muestra cómo programar los dispositivos, y conectar y configurar el Gateway Celular PTE0320.

Descripción del Hardware
Instalación del Hardware
Configuración del Cloud Router
Solución de Problemas
Distribuidores de JVA
Manual de usuario

Especificaciones

Fuente de Alimentación 12V DC 1A
Se recomienda fuente de alimentación separada
Comunicaciones Bus de Teclado
Se pueden conectar hasta 15 dispositivos Z Series
La unidad usa nominalmente ID de Teclado 8
Entradas (2) Contacto seco o pull-down activo
Responde a terminales siendo cortados O conectar
el terminal derecho a 0V
Salidas (2) 30V DC 8A SPDT
SIM Micro
Red 4G (PTE0320_4G) B2/B3/B5/B8
Conector de Antena SMAK hembra
Asegúrese de que la antena esté montada lejos de fuentes de interferencia como cables de AC o alta tensión.
La antena debe estar montada fuera de cualquier recinto metálico.

Descripción del Hardware ^

Indicadores LED

KPB Parpadea cuando la unidad está comunicándose con los dispositivos Z series
GSM Parpadea cuando la unidad puede recibir SMS Totalmente encendido cuando está conectada al servidor Cloud Router (también puede recibir SMS)
ERROR Parpadea un código de error si hay un problema con la SIM o la red celular

Antes de Comenzar

Importante: Asegúrese de que un dispositivo Z Series esté programado con el ID 1.
Asegúrese de que los dispositivos Z Series estén configurados adecuadamente. Encienda todos los dispositivos y asegúrese de que estén desarmados. Consulte los manuales de los dispositivos en http://www.jva-fence.com/downloads.php
Si hay teclados conectados al grupo, asegúrese de que no estén en el ID de teclado 8.
Active su tarjeta SIM y pruébela en un teléfono móvil. El gateway usa principalmente datos, generalmente menos de 1MB por día, por lo que se recomienda un plan prepagado a largo plazo de >500MB por año.

Instalación ^

Desmontar la placa del circuito de la parte posterior del estuche. Monte la parte trasera del estuche usando tornillos adecuados.
La unidad no es impermeable y debe montarse en interiores o en un recinto.
Inserte la tarjeta SIM y conecte la antena. Coloque la PCB en la parte trasera del estuche.

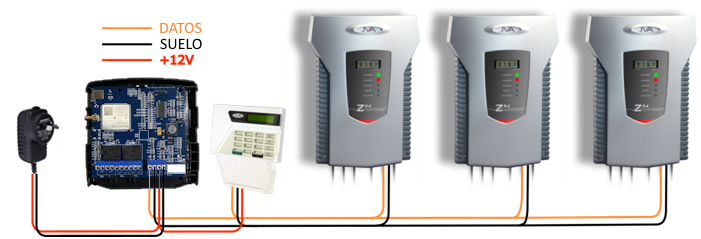

Conecte los cables del Bus de Teclado desde el energizador al Gateway Celular.
Si está utilizando una fuente de alimentación separada para el Gateway Celular, conecte solo los cables DATA y GND a los energizadores.

Confirme que el KPB está parpadeando, que la luz de ERROR no está parpadeando, y que la luz de GSM está completamente encendida. Coloque la parte frontal del estuche. Si la luz de GSM está encendida, su Gateway Celular JVA está listo para usar.

Configuración del Cloud Router™ ^

Asegúrese de haber registrado una cuenta en https://cloudrouter.pakton.net/register. El correo electrónico de activación puede haber ido a su carpeta de spam.
Inicie sesión en su cuenta en https://cloudrouter.pakton.net/login
Siga las instrucciones en http://jva-fence.com/CloudRouterGuide.php para configurar su sitio y agregar sus dispositivos.

Solución de Problemas ^

Fallo Causa probable Solución
No hay luces encendidas El energizador conectado está apagado
La alimentación no está conectada
Los cables de alimentación están invertidos
Conecte la alimentación al energizador
Verifique las conexiones de +12V y GND del bus de teclado
Verifique el voltaje en las conexiones de +12V y GND del bus de teclado con un multímetro
La luz LED 'KPB' no parpadea El bus de teclado no está conectado Verifique las conexiones de los cables DATA y GND del bus de teclado
La luz LED 'GSM' está apagada o parpadeando El sistema aún se está inicializando. Si se detectan problemas, la luz de ERROR proporcionará más información. Si la luz GSM está parpadeando, significa que la unidad aún no está conectada al Cloud Router, pero puede recibir comandos SMS.
La luz LED 'ERROR' parpadea UNA vez Problema con la SIM. Tarjeta SIM defectuosa, no insertada o con PIN bloqueado Confirme que la SIM está activada insertándola en un teléfono móvil y enviando y recibiendo mensajes de texto
La luz LED 'ERROR' parpadea DOS veces Problema con la red celular
SIM no activada, bloqueada o sin crédito
Señal débil
Verifique el plan SIM y el crédito
Verifique la conexión de la antena
Mueva el lugar de montaje de la antena
La luz LED 'ERROR' parpadea TRES veces Problema con internet celular
El plan no admite datos o no tiene crédito
Verifique el plan SIM y el crédito
La luz LED 'ERROR' parpadea CUATRO veces No se puede conectar a internet
El plan no admite datos o no tiene crédito
Información APN incorrecta
Verifique el plan SIM y el crédito
Contacte al distribuidor local para obtener la información APN
La luz LED 'ERROR' parpadea CINCO veces Fallo de hardware Contacte al distribuidor local
La aplicación no muestra redes Wi-Fi Señal débil Mueva el router Wi-Fi, cambie las antenas o instale un extensor de rango Wi-Fi
La unidad no controla los energizadores Conflicto de ID de teclado Desconecte el otro teclado o cambie su ID
Mal funcionamiento del energizador Confirme que un teclado JVA puede controlar el energizador utilizando las mismas conexiones
Grupo configurado incorrectamente Si hay más de un energizador, asegúrese de que uno esté configurado como maestro (ID de dispositivo 1) y los demás tengan IDs de dispositivo únicos de 2 o más

Si la unidad sigue sin funcionar correctamente, póngase en contacto con el distribuidor JVA más cercano para obtener soporte técnico.

Distribuidores JVA

Si tiene preguntas o necesita asistencia, escribanos a sales@jva-fence.com.au o llame:

RegionNumero
Australia07 3103 0582
Chile02 2211 80 00
South Africa0861 782 349
United States512 413 8661
World Wide+61 7 3103 0582

Para más información sobre nuestra gama de productos de cercas eléctricas, visite el sitio web de JVA en www.jva-fence.com
